Bir üretim tesisinde büyük bir motoru tam gerilimle aniden çalıştırdığınızı hayal edin. O an motorun çektiği akım, normal çalışma akımının 6-8 katına fırlıyor. Bu ani yüklenme sadece motoru değil, dişlileri, kayışları, pompaları ve tüm mekanik sistemi zorlur. İşte soft starter, tam olarak bu sorunu çözmek için geliştirilmiş bir teknolojidir.

Bu yazıda soft starter’ın ne olduğunu, nasıl çalıştığını ve motor korumada neden bu kadar kritik bir rol oynadığını birlikte inceleyeceğiz.

Soft Starter Nedir?

Soft starter (yumuşak yol verici), elektrik motorlarını aniden tam gerilimle başlatmak yerine gerilimi kademeli olarak artırarak devreye alan bir elektronik kontrol cihazıdır. Türkçede ‘yumuşak yol verici’ olarak da bilinen bu cihaz, motorun hem elektriksel hem de mekanik olarak yavaş yavaş devreye girmesini sağlar.

Kısaca şöyle düşünebilirsiniz: Aracınızı hareket ettirirken freni aniden bırakmak yerine yavaşça gaz veriyorsunuz. Soft starter da motora tam olarak bunu yapıyor.

Soft Starter Nasıl Çalışır?

Cihazın içinde tristör adı verilen yarı iletken anahtarlar bulunur. Bu tristörler, motora iletilen gerilimin ne kadarının geçeceğini hassas biçimde kontrol eder.

Çalışma süreci üç aşamada gerçekleşir:

• Rampa başlatma: Motor devreye girdiğinde gerilim düşük başlar ve ayarlanan süre içinde (genellikle 3-30 saniye) nominal değere çıkar.
• Tam çalışma: Motor nominal hıza ulaşınca soft starter devre dışı kalır; motor doğrudan şebekeye bağlı çalışır.
• Rampa durdurma: Durdurmada gerilim yavaşça azaltılır, böylece ani mekanik şoklar önlenir.

Bu yöntemle başlangıç akımı tipik olarak 2-4 kata indirilir. Normal yol vermede bu değer 6-8 kata çıkabilir.

İlginizi Çekebilir: PLC Programlama Dilleri: Ladder, FBD ve ST Nedir? Hangisini Seçmeli?

Soft Starter ile Diğer Yol Verme Yöntemleri Arasındaki Fark

Piyasada birden fazla motor başlatma yöntemi bulunur. Her birinin kendine özgü avantajları ve kullanım alanları vardır.

Direkt yol verme (DOL)

Motor aniden tam gerilimle devreye girer. En basit ve ucuz yöntemdir ancak ani akım darbesi ve mekanik şok kaçınılmazdır. Küçük motorlarda (genellikle 7,5 kW altı) tercih edilir.

Yıldız-üçgen yol verme

Motor önce yıldız bağlantısıyla düşük gerilimde başlar, ardından üçgen bağlantıya geçer. Geleneksel bir yöntemdir; ancak geçiş anında yine de bir akım darbesi yaşanır ve kontaktör sayısı artar.

Soft starter

Gerilimi elektronik olarak kademeli artırır. Mekanik şok en aza iner, bakım gerektiren hareketli parça yoktur. Orta ve büyük güçlü motorlar için idealdir.

Frekans konvertörü (VFD)

Hem başlatma hem de hız kontrolü yapabilir. Soft starter’a kıyasla çok daha kapsamlıdır ancak daha pahalıdır. Hız değişimi gerektiren uygulamalarda tercih edilir.

Motor Koruma Yöntemleri

Soft starter sadece yol vermekle kalmaz; aynı zamanda motorunuzu koruma altına alır. Modern soft starter’lar birçok koruma fonksiyonunu tek cihazda toplar.

Aşırı akım koruması

Motor normalin üzerinde akım çekmeye başladığında cihaz devreyi açar. Bu durum genellikle aşırı yüklenme ya da mekanik bir sıkışma nedeniyle ortaya çıkar.

Termik koruma

Motor ısısını sürekli hesaplar ve belirli bir eşiği aşıldığında motoru durdurur. Özellikle sık sık başlatma-durdurma yapılan uygulamalarda kritik önem taşır.

Faz dengesizliği koruması

Üç fazlı sistemlerde fazlar arasındaki gerilim dengesizliği motora ciddi zarar verebilir. Soft starter bu dengesizliği algılayarak motoru korur.

Faz kayıpı koruması

Herhangi bir fazın kaybolması durumunda motor derhal durdurulur. Bu olmadan motor tek faz ya da iki fazla çalışmaya devam eder ve ciddi hasar görür.

Gerilim altı / üstü koruması

Şebeke geriliminin çok düşmesi veya yükselmesi durumunda motor devreden çıkar. Bu özellikle elektrik altyapısının istikrarsız olduğu bölgelerde önemlidir.

Soft Starter Hangi Uygulamalarda Kullanılır?

Soft starter’ın en çok tercih edildiği uygulamalar genellikle büyük güçlü motorların sık devreye girip çıktığı ve mekanik sistemin hassas olduğu alanlardır.

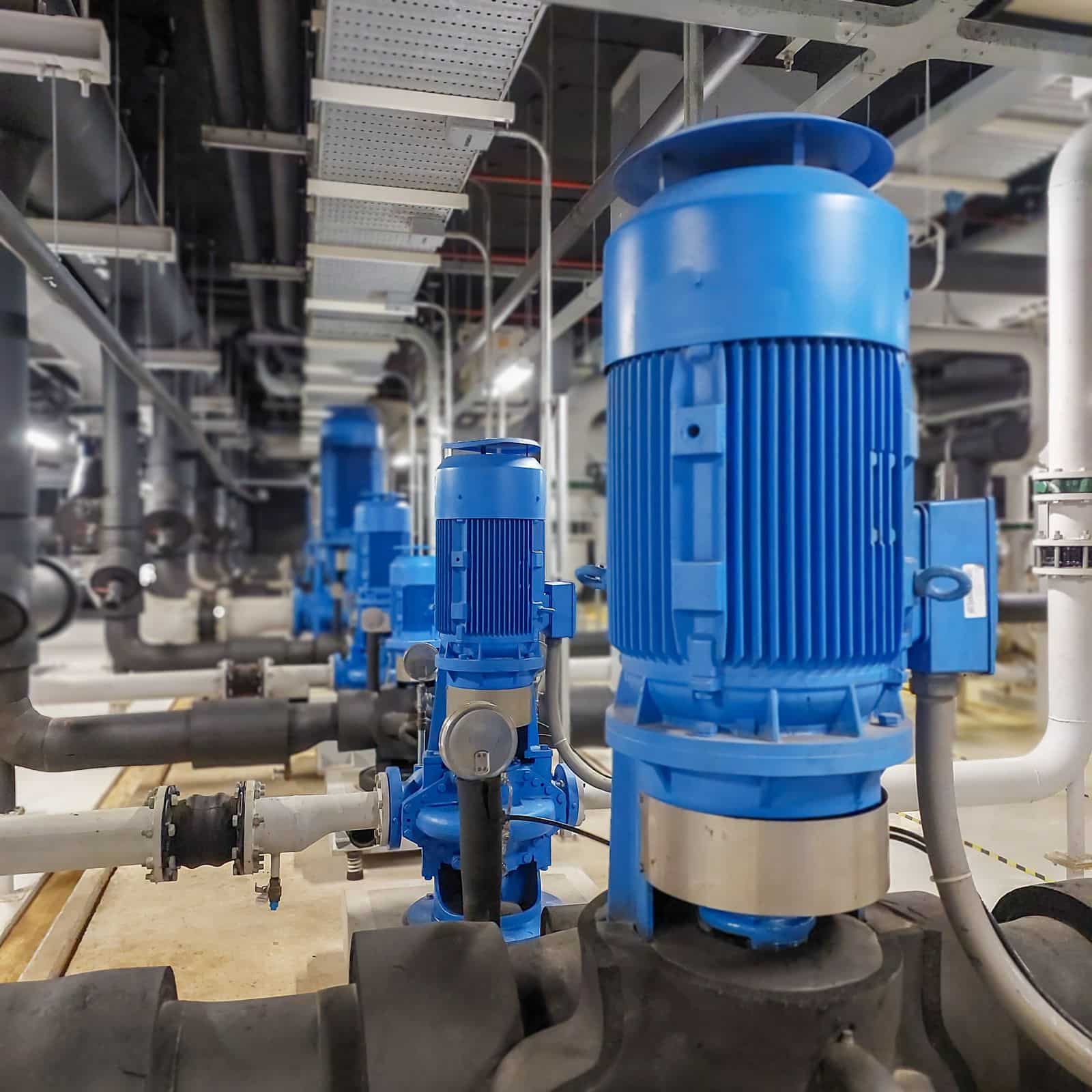

• Pompa sistemleri: Su darbesi (water hammer) etkisini önler. Vanadan geçen suyun aniden durmasıyla oluşan basınç dalgası boru hattına ciddi zarar verebilir.
• Kompresörler: Yüksek ataletli döner sistemlerde başlangıç yükünü azaltır.
• Konveyör bantları: Bant üzerindeki malzemenin dökülmesini ve ani çekme kuvvetini önler.
• Fan ve blower sistemleri: Büyük çaplı fanların ani başlamasında oluşan mekanik stres minimize edilir.
• Mikserler ve karıştırıcılar: Viskoz sıvılarda ani tork darbelerini engeller.
• Kompresörler ve hava sistemleri: Endüstriyel tesislerde hava kompresörlerini korur.

İlginizi Çekebilir: Enerji Verimliliği için Yeni Nesil Motor Sürücüleri: PowerFlex Serisi

Soft Starter Seçerken Nelere Dikkat Edilmeli?

Doğru soft starter seçimi, uzun vadeli verim ve güvenlik açısından kritik öneme sahiptir.

• Motor gücü: Soft starter’ın nominal akımı, motorun tam yük akımının en az %110’u olmalıdır.
• Başlatma sıklığı: Saatte kaç kez başlatma yapılacağı cihazın termik kapasitesini etkiler.
• Uygulama tipi: Pompa, fan ve kompresör için farklı rampa eğrileri gerekebilir.
• Haberleşme protokolü: EtherNet/IP, Modbus veya PROFIBUS gibi endüstriyel protokol desteği önemlidir.
• Bypass kontaktörü: Uzun süreli çalışmalarda tristörler üzerindeki yükü almak için dahili bypass önerilir.

Allen-Bradley SMC Serisi: Endüstriyel Bir Referans

Rockwell Automation’ın Allen-Bradley markasının SMC serisi soft starter’ları, endüstriyel otomasyon sektöründe yaygın tercih edilen ürünler arasındadır. SMC-50 modeli özellikle gelişmiş motor koruma, EtherNet/IP haberleşmesi ve entegre bypass özelliğiyle öne çıkar.

Bu modeller Logix tabanlı PLC sistemleriyle doğrudan entegre çalışabildiğinden, mevcut otomasyon altyapınıza kolayca dahil edilebilir.

Soft starter, fiyat olarak frekans konvertörünün altında kalmasına rağmen motorlarınıza sunduğu koruma son derece kapsamlıdır. Başlatma akımını azaltmak, mekanik şokları önlemek ve motoru aşırı yüklenmeye karşı korumak için bu cihaz birçok uygulamada en akılcı çözümdür.

Eğer tesisinizdeki motorlarda sık sık arıza, rulman yorgunluğu ya da yüksek enerji faturaları yaşıyorsanız, soft starter yatırımı kısa sürede kendini amorte edecektir.
