Bir üretim tesisinde yüzlerce cihaz sürekli veri üretiyor: PLC’ler, servo sürücüler, sensörler, operatör panelleri, enerji ölçüm cihazları, CNC kontrolörler… Bu cihazların birbirleriyle ve üst sistemlerle doğru, hızlı ve güvenilir şekilde konuşabilmesi, modern üretimin temel koşulu. Ancak pratikte pek çok tesis, birbirinden farklı protokollerle konuşan cihazlar arasında veri köprüleri kurmaya çalışırken ciddi sorunlarla karşılaşıyor: entegrasyon gecikmeleri, veri tutarsızlıkları, iletişim darboğazları ve yüksek bakım maliyetleri.

Bu rehber, endüstriyel haberleşme protokollerini sıfırdan açıklıyor; her protokolün güçlü ve zayıf yanlarını, hangi uygulama için hangisinin tercih edilmesi gerektiğini ve çoklu protokol ortamlarında entegrasyonun nasıl yönetileceğini teknik bir perspektiften ele alıyor.

İlginizi Çekebilir: PLC Nedir ve Nasıl Çalışır? Üretimde Akıllı Kontrol Sistemleri

Endüstriyel Haberleşme Mimarisi: Piramit Modeli

Endüstriyel otomasyon sistemlerinde haberleşme, geleneksel olarak üç temel katmanda incelenir. Bu katmanlar, farklı hız, güvenilirlik ve veri hacmi gereksinimlerine sahiptir ve her biri için farklı protokoller öne çıkar.

Saha Seviyesi (Field Level): Sensörler, aktüatörler, tahrik sistemleri ve I/O modüllerinin bulunduğu katman. Burada milisaniye mertebesinde deterministik iletişim kritik önem taşır. PROFIBUS, EtherCAT ve IO-Link bu katmanın temel protokollerini oluşturur.

Kontrol Seviyesi (Control Level): PLC’ler, SCADA sistemleri, operatör panelleri ve DCS (Dağıtık Kontrol Sistemi) bileşenlerinin birbirleriyle iletişim kurduğu katman. PROFINET, EtherNet/IP ve Modbus TCP bu seviyede yaygın olarak kullanılır.

Bilgi Seviyesi (Information Level): MES (Üretim Yürütme Sistemleri), ERP ve bulut platformlarına veri aktarımının gerçekleştiği katman. OPC-UA bu seviyenin fiili standardı haline gelmiştir.

Gerçek dünya tesislerinde bu katmanlar arasındaki sınır çoğu zaman belirgin değil; özellikle Endüstri 4.0 dönüşümüyle birlikte saha seviyesindeki verinin doğrudan buluta taşındığı mimariler yaygınlaşıyor. Yine de katman modelini anlamak, protokol seçiminde doğru soruları sormak açısından vazgeçilmez.

Fieldbus Protokolleri: Seriyel İletişimin Uzun Soluklu Temsilcileri

PROFIBUS DP (Decentralized Periphery): Siemens öncülüğünde geliştirilen ve IEC 61158 standardıyla tanımlanan PROFIBUS, 1989’dan bu yana endüstriyel haberleşmenin en yaygın fieldbus protokollerinden biri. Master/slave mimarisinde çalışır; bir master PLC, periyodik olarak slave cihazları (I/O modülleri, sürücüler, sensörler) sorgular ve yanıtlar alır.

Teknik özellikleri açısından RS-485 fiziksel katmanını kullanır, maksimum 12 Mbit/s hızda veri iletir ve bir ağda 126 adrese kadar cihaz bağlanabilir. Deterministik iletişim yapısı sayesinde döngü süreleri öngörülebilirdir; tipik bir 100 slave’li ağda döngü süresi 10 ms mertebelerinde gerçekleşir. Hâlâ işlevsel olan pek çok tesis PROFIBUS DP kullanıyor ve bu sistemler uygun gateway çözümleriyle Ethernet tabanlı ağlara entegre edilebiliyor.

Modbus RTU / Modbus TCP: Modicon tarafından 1979’da geliştirilen Modbus, endüstriyel haberleşmenin en eski ve en geniş tabanlı protokolü olmayı sürdürüyor. Basit master/slave mantığı, açık lisanssız yapısı ve geniş cihaz desteği nedeniyle, özellikle enerji ölçüm cihazları, akıllı saatler ve küçük ölçekli otomasyon uygulamalarında yaygın kullanımını koruyor.

İlginizi Çekebilir: Robotik Sistemlerde Emniyet: İş Kazalarını Önlemenin En Etkili Yolları

Modbus RTU, RS-232 veya RS-485 fiziksel katmanı üzerinde çalışır; maksimum 115,2 kbit/s hızla sınırlı veri aktarımı sunar. Modbus TCP ise aynı uygulama katmanını Ethernet/IP altyapısına taşır; bu sayede mevcut ağ altyapısı üzerinde Modbus cihazlarıyla iletişim kurulabilir. Gerçek zamanlı garanti sunmaması ve yavaş hızı nedeniyle hareket kontrolü gibi kritik uygulamalar için tercih edilmez; ancak enerji izleme ve proses ölçüm sistemleriyle entegrasyonda hâlâ değerini koruyor.

HART (Highway Addressable Remote Transducer): Proses endüstrisine özgü bu protokol, mevcut 4-20 mA analog sinyal hatları üzerinden dijital iletişim sağlar. Frekans kaydırmalı anahtarlama (FSK) kullanarak analog sinyale 1.200 bit/s’lik bir dijital kanal ekler. Bu özellik sayesinde altyapı yatırımı yapılmadan eski sahalardaki cihazlar dijital veri sağlayabilir hale gelir.

HART’ın asıl değeri, cihaz konfigürasyonu, tanılama verileri ve ikincil process değişkenlerinin aynı kablo üzerinden iletilmesinde yatar. Bir vana pozisyonerinin veya basınç transmitterinin HART üzerinden sağladığı tanılama verisi, kestirimci bakım uygulamaları için zengin bir kaynak oluşturabilir.

Gerçek Zamanlı Ethernet Protokolleri: Hız ve Determinizm

Klasik Ethernet, endüstriyel uygulamalar için tasarlanmamıştır. CSMA/CD (Carrier Sense Multiple Access with Collision Detection) mekanizması, mesaj gecikmelerini tahmin edilemez kılar. Gerçek zamanlı endüstriyel Ethernet protokolleri, bu sorunu farklı mekanizmalarla çözer: trafik önceliklendirme, özel donanım, ayrılmış kanallar veya zamanlama tabanlı iletim.

PROFINET: Siemens ve PROFIBUS International tarafından geliştirilen PROFINET, Ethernet altyapısı üzerinde çalışan ve IEC 61158/61784 standartlarıyla tanımlanan endüstriyel protokol. Üç farklı iletişim sınıfı sunar: NRT (Non Real-Time), RT (Real-Time) ve IRT (Isochronous Real-Time).

NRT (~100 ms güncelleme) konfigürasyon ve alarm mesajları için kullanılır. RT (~1-10 ms döngü süresi) standart I/O ve sürücü iletişimini karşılar. IRT (<1 ms, <1 µs jitter) ise senkronize hareket kontrolü ve hassas CNC uygulamaları için gerekli olan isokron iletişimi sağlar. IRT modu, özel anahtarlama donanımı gerektirir.

EtherNet/IP (Ethernet Industrial Protocol): ODVA (Open DeviceNet Vendors Association) standardı olan EtherNet/IP, Allen-Bradley/Rockwell Automation ekosisteminin temel haberleşme protokolüdür. Common Industrial Protocol (CIP) uygulama katmanını standart IEEE 802.3 Ethernet ve TCP/IP üzerinde çalıştırır.

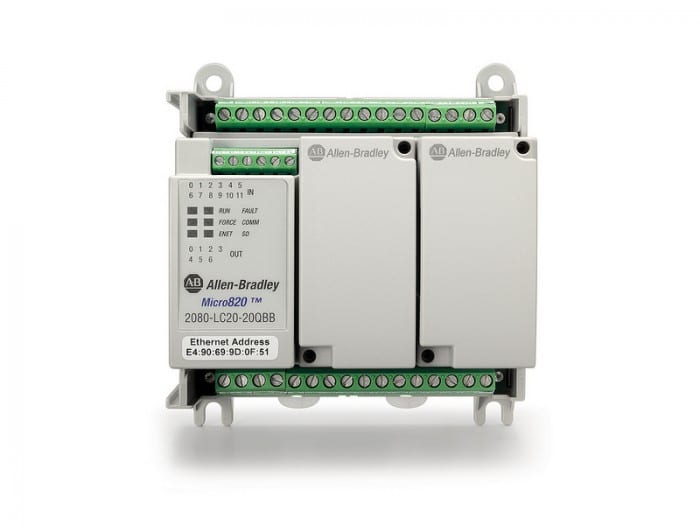

Özellikle Allen-Bradley PLC‘ler, Kinetix servo sürücüler ve PowerFlex AC sürücüler bu protokol üzerinden entegre çalışır. CIP Motion uzantısıyla senkronize hareket kontrolü mümkün hale gelir. Implicit messaging (gerçek zamanlı I/O) ve explicit messaging (konfigürasyon, diagnostik) olmak üzere iki temel mesaj tipi, protokolün esnekliğini artırır. Standart IT ağ altyapısıyla uyumluluğu, tesis genelinde ortak bir ağ mimarisi kurmayı kolaylaştırır.

İlginizi Çekebilir: 10 Adımda Üretiminiz İçin Doğru HMI Paneli Seçin

EtherCAT (Ethernet for Control Automation Technology): Beckhoff Automation tarafından geliştirilen ve IEC 61158’de standartlaştırılan EtherCAT, endüstriyel Ethernet protokolleri arasında en yüksek hız ve en düşük gecikmeyi sunar. Çalışma prensibi diğer protokollerden köklü biçimde farklıdır: “Fly on the fly” olarak adlandırılan bu yöntemde Ethernet çerçevesi, ring topolojisindeki her slave cihazdan geçerken ilgili veri dilimini okur/yazar ve çerçeveyi bir sonraki cihaza iletir. Bu sayede tek bir Ethernet çerçevesiyle onlarca slave cihaz güncellenebilir.

Teknik olarak 100 Mbit/s full-duplex Ethernet üzerinde 100 µs’nin altında döngü süresi ve 1 µs mertebesinde jitter değerleri elde edilebilir. Bu performans, özellikle çok eksenli CNC tezgâhlarında ve hassas servo senkronizasyonu gerektiren robotik uygulamalarda kritik. EtherCAT slave bileşenleri, ASIC (Application Specific Integrated Circuit) düzeyinde protokol işlemesi sayesinde ana işlemci üzerinde minimum yük oluşturur.

IO-Link: Sensör Seviyesinde Dijital Devrim

IO-Link, geleneksel anahtarlama sinyali veya analog sinyal gönderen sensör ve aktüatörlere dijital iletişim kapasitesi kazandıran bir nokta-nokta iletişim standardıdır (IEC 61131-9). Mevcut 3 telli M12 kablolama altyapısı üzerinde çalışır; herhangi bir özel kablo gerektirmez.

IO-Link master, otomasyon ağına bağlanarak bağlı IO-Link cihazlarının parametrelerini okuma/yazma ve proses verilerini döngüsel olarak aktarma imkânı sunar. Bir valf veya sensörün konfigürasyonunu IO-Link üzerinden değiştirmek, fiziksel erişim gerektirmeden yazılım arayüzünden yapılabilir; bu özellik, özellikle ürün değişimi gerektiren esnek üretim hatlarında kurulum süresini önemli ölçüde azaltır.

IO-Link’in sağladığı detaylı tanılama verileri de ayrıca değer taşır. Bir sensörün kirlenme düzeyi, çalışma sıcaklığı veya kümülatif çalışma süresi gibi bilgiler, kestirimci bakım sistemleri için doğrudan PLC’ye aktarılabilir. Bu, geleneksel dijital I/O mimarisine kıyasla sahadan çok daha zengin bir veri akışı anlamına gelir.

OPC-UA: Dikey Entegrasyonun Ortak Dili

OPC Foundation tarafından 2008’de yayımlanan OPC-UA (OPC Unified Architecture), endüstriyel otomasyon dünyasının dikey entegrasyon sorununa kapsamlı bir çözüm getiriyor. OPC-UA teknik olarak bir veri modelleme standardı ve uygulama katmanı protokolüdür; fiziksel katmandan bağımsız çalışır ve TCP/IP, HTTPS veya WebSockets üzerinden uygulanabilir.

OPC-UA’nın temel katkısı, sadece veri taşımakla kalmayıp veriyi anlamlandırmaktır. OPC-UA bilgi modeli (Information Model), bir PLC çıkışından ERP sistemine kadar tüm hiyerarşiyi tanımlayan nesne odaklı bir veri yapısı sunar. Semantik birlikte çalışabilirlik (semantic interoperability) sayesinde farklı üreticilerin sistemleri, veri tiplerini ve anlamlarını birbirinden bağımsız şekilde doğru yorumlayabilir.

Güvenlik mimarisine özel vurgu yapmak gerekir: OPC-UA, oturum düzeyinde kimlik doğrulama, mesaj imzalama ve şifreleme desteğiyle IEC 62443 endüstriyel siber güvenlik standardıyla uyumlu çalışır. Bu, IT güvenlik ekiplerinin otomasyon ağlarını kapsayan politikalar oluştururken ihtiyaç duyduğu teknik güvenceyi sağlar.

OPC-UA TSN (Time-Sensitive Networking) uzantısı ise OPC-UA’yı gerçek zamanlı saha iletişimine taşıyor. IEEE 802.1 TSN standartları grubu, Ethernet üzerinde zaman garantili iletim sağlayarak OPC-UA’nın kontrol seviyesinde de kullanılabilmesinin önünü açıyor. Bu gelişme, ‘tek protokol — tüm katmanlar’ vizyonunu giderek gerçekleşebilir kılıyor.

Protokol Karşılaştırma Tablosu

Aşağıdaki tablo, temel endüstriyel haberleşme protokollerini teknik parametreler açısından özetlemektedir:

Çoklu Protokol Ortamlarında Entegrasyon: Gateway Stratejisi

Gerçek dünya tesislerinde tek bir protokolün hâkim olduğu homojen bir ağ yapısı nadiren karşılaşılan bir durum. Yıllar içinde farklı dönemlerde alınan ekipmanlar, farklı protokol katmanları oluşturur. Bu heterojen ortamı yönetmenin en yaygın yöntemi, protokol dönüştürücü gateway cihazlarıdır.

Bir gateway, en basit tanımıyla iki farklı protokolü birbirine çeviren bir arayüz cihazı. Örneğin Modbus RTU konuşan bir enerji analizörünü EtherNet/IP ağına entegre etmek için bir Modbus-to-EtherNet/IP gateway kullanılır. Prosoft Technology’nin bu kategorideki ürünleri, özellikle Allen-Bradley PLC ekosistemiyle birlikte yaygın olarak kullanılıyor. Prosoft’un şasi içi protokol dönüştürücüleri, PLC rack’ine takılarak doğrudan backplane iletişimiyle çok düşük gecikmeli köprüleme sağlıyor.

İlginizi Çekebilir: Safety PLC Nedir?

OPC-UA Aggregation Server yaklaşımı ise daha katmanlı bir entegrasyon çözümü sunuyor. Bu mimaride, farklı protokollerle konuşan tüm saha cihazlarından veri toplayan bir OPC-UA sunucu kurulur; üst sistemler (MES, ERP, bulut platformları) yalnızca bu sunucuyla iletişim kurar. Altta ne kadar farklı protokol olursa olsun üst katman tek bir arayüzle karşılaşır. Bu yaklaşım, tesis içi protokol çeşitliliğini üst sistemlerden soyutlar ve sistemi ileriye dönük değişikliklere karşı daha esnek kılar.

Edge PLC ve IIoT Gateway’ler giderek artan bir rol üstleniyor. Makine başında konumlanan bu cihazlar, saha protokollerini konuşurken aynı zamanda MQTT veya AMQP üzerinden bulut platformlarına veri gönderiyor. Bu mimari, merkezi SCADA sistemine olan bağımlılığı azaltırken uçtan uca veri görünürlüğünü artırıyor.

Protokol Seçiminde Karar Kriterleri

Yeni bir sistem tasarlarken ya da mevcut bir sistemi genişletirken hangi protokolün seçileceği, birkaç kritik soruya verilen yanıtla şekillenmeli:

Gerçek zamanlılık ihtiyacı nedir? Hareket kontrolü ve servo senkronizasyonu için EtherCAT veya PROFINET IRT zorunludur. Proses kontrolü ve enerji izleme uygulamaları için Modbus TCP veya EtherNet/IP yeterlidir.

Mevcut ekipman ekosistemi ne? Allen-Bradley PLC kullanıyorsanız EtherNet/IP doğal seçimdir. Siemens ağırlıklı bir tesis için PROFINET/PROFIBUS. Marka bağımsız bir ortamda ise OPC-UA tabanlı bir üst katman en fazla esnekliği sunar.

Ağ topolojisi kısıtları var mı? Uzun mesafeli saha haberleşmesinde PROFIBUS’un RS-485 altyapısı maliyet avantajı sağlar. Büyük tesis alanlarında fiber optik altyapılı endüstriyel Ethernet omurgası gerekebilir.

Siber güvenlik gereksinimleri neler? OT ağ güvenliğini ciddiye alan tesisler için OPC-UA’nın yerleşik güvenlik mekanizmaları ve IEC 62443 uyumu kritik bir seçim kriteri haline geliyor.

Gelecekteki genişleme planları? MES/ERP entegrasyonu veya bulut bağlantısı planlanıyorsa OPC-UA uyumlu bir mimari kurmak, ilerleyen dönemlerde önemli mühendislik tasarrufu sağlar.

Sonuç: Doğru Protokol, Doğru Mimari

Endüstriyel haberleşme protokolleri, bir üretim tesisinin sinir sistemi. Bu sinir sistemi ne kadar sağlıklı ve bütünleşik kurulursa, makinelerden gelen verinin karar süreçlerine dönüşmesi o kadar hızlı ve güvenilir olur. PROFIBUS’tan EtherCAT’e, Modbus’tan OPC-UA’ya uzanan bu protokol ekosistemine hâkim olmak, otomasyon sistemlerini tasarlayanlar ve yönetenler için sadece teknik bir bilgi değil; stratejik bir rekabet avantajı.

Sonuç olarak hiçbir protokol tek başına ‘en iyisi’ değil. Her biri belirli bir kullanım senaryosu için optimize edilmiş. Gerçek uzmanlık, bu protokolleri doğru katmanlara yerleştiren, farklı sistemleri veri kaybı olmadan entegre eden ve tesisin hem bugünkü hem yarınki ihtiyaçlarını karşılayan bir mimari tasarlamaktan geçiyor.
