Bir PLC projesinde kontrolcü, sistemin beynidir; I/O modülleri ise duyu organları ve kaslarıdır. Sensörlerden gelen bilgiler giriş modülleri üzerinden kontrolcüye ulaşır, kontrolcünün kararları da çıkış modülleri aracılığıyla valflere, kontaktörlere, motor sürücülerine ve göstergelere aktarılır. I/O seçimi doğru yapılmadığında en güçlü kontrolcü bile sahada beklenen performansı gösteremez: yanlış sinyal tipi nedeniyle çalışmayan sensörler, yetersiz çözünürlük nedeniyle dalgalanan proses değerleri, yedek kapasitesi kalmamış bir pano ve uzayan devreye alma süreleri ortaya çıkar.

Bu yazıda PLC sistemlerinde I/O modülü seçiminin adımlarını, dijital ve analog modüllerde dikkat edilmesi gereken teknik kriterleri ve I/O mimarisinin nasıl planlanacağını ele alıyoruz.

I/O Modülü Nedir?

I/O (Input/Output – Giriş/Çıkış) modülleri, PLC kontrolcüsü ile saha cihazları arasındaki arayüzü oluşturan elektronik birimlerdir. Saha sinyallerini kontrolcünün işleyebileceği dijital veriye çevirir ve kontrolcüden gelen komutları saha cihazlarını sürebilecek elektriksel sinyallere dönüştürür.

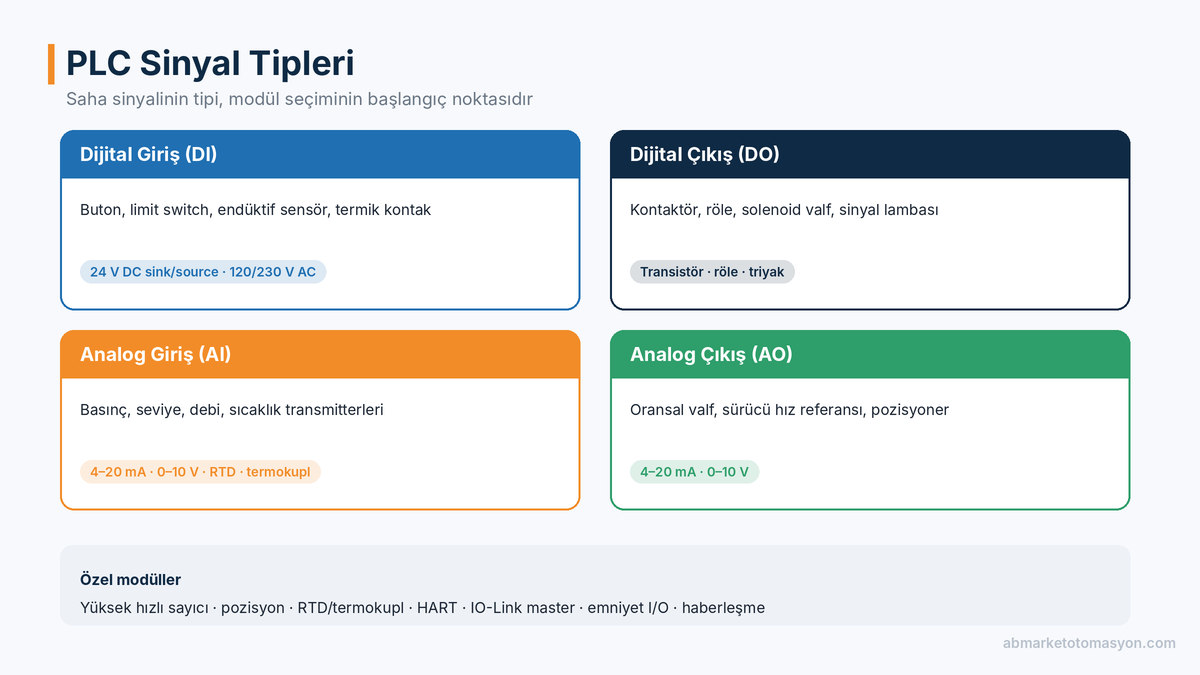

Temel olarak dört gruba ayrılırlar:

• Dijital giriş (DI): Buton, limit switch, endüktif sensör, termik kontak gibi açık/kapalı sinyaller
• Dijital çıkış (DO): Röle bobinleri, kontaktörler, solenoid valfler, sinyal lambaları
• Analog giriş (AI): Sıcaklık, basınç, seviye, debi gibi sürekli değişen ölçümler
• Analog çıkış (AO): Oransal valf, frekans konvertörü hız referansı gibi sürekli kontrol sinyalleri

Bunlara ek olarak yüksek hızlı sayıcı (HSC), pozisyon, sıcaklık (RTD ve termokupl), haberleşme ve emniyet I/O modülleri gibi özel fonksiyonlu modüller de bulunur.

I/O Modülü Seçimi Adım Adım

1. I/O Listesini Hazırlayın

Her şey eksiksiz bir I/O listesiyle başlar. Bu liste, sahadaki her sinyal için şu bilgileri içermelidir:

• Etiket (tag) adı ve açıklaması
• Sinyal tipi (DI, DO, AI, AO, özel)
• Elektriksel özellik (24 V DC, 230 V AC, 4–20 mA, 0–10 V, Pt100 vb.)
• Saha konumu (hangi makine, hangi bölge, hangi pano)
• Kritiklik ve emniyet gereksinimi

I/O listesi yalnızca modül sayısını belirlemek için değil, kablolama, pano yerleşimi ve devreye alma için de temel dokümandır.

2. Yedek Kapasite Ekleyin

Hiçbir proje, ilk tasarlandığı hâliyle kalmaz. Devreye alma sırasında unutulan sinyaller ortaya çıkar, sonradan yeni makineler ve sensörler eklenir. Bu nedenle her sinyal tipi için en az %15–20 yedek kanal bırakılması iyi bir mühendislik pratiğidir. Ayrıca kontrolcü şasisinde veya I/O adasında boş slot ve güç bütçesi payı ayrılmalıdır.

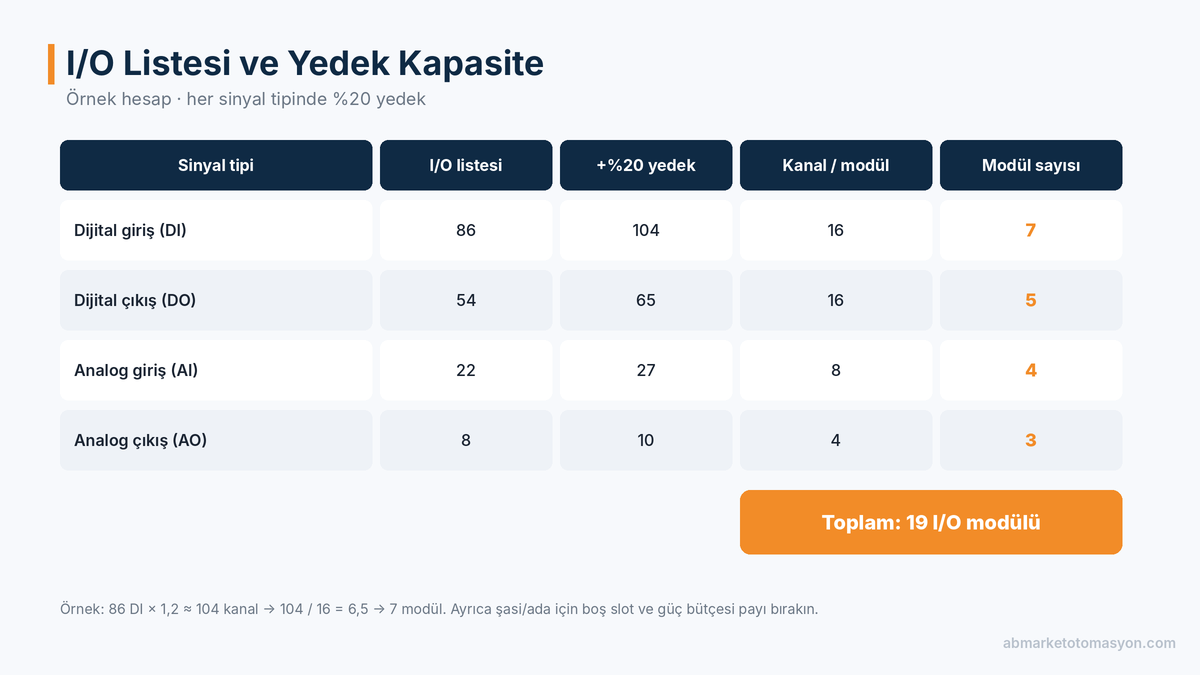

Örneğin I/O listesinde 86 dijital giriş varsa ve %20 yedek hedefleniyorsa, 86 × 1,2 ≈ 104 kanal gerekir. 16 kanallı modüllerle bu, 104 / 16 = 6,5 → 7 modül demektir.

3. Dijital Giriş Modüllerini Seçin

Gerilim seviyesi: Endüstriyel uygulamalarda 24 V DC en yaygın seçenektir. 120 V veya 230 V AC girişler ise eski tesislerde, uzak mesafeli sinyallerde ve bazı özel uygulamalarda kullanılır.

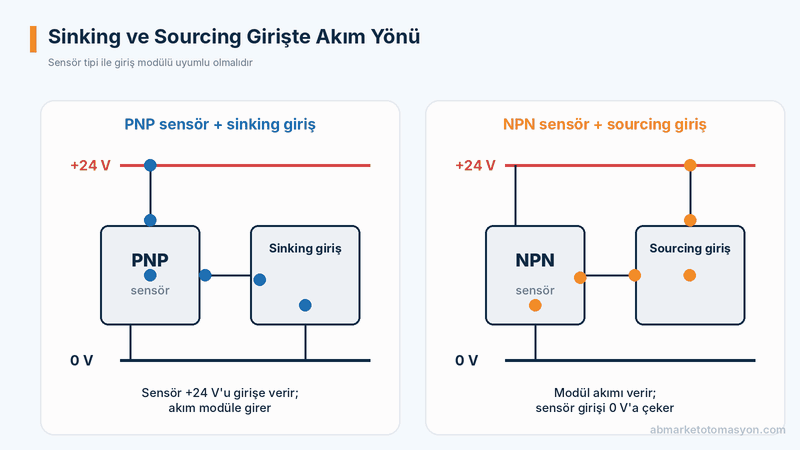

Sink / Source uyumu: DC dijital girişlerde akımın yönü önemlidir.

• Sinking giriş: Giriş modülü akımı “yutar”; sensör artı (+) beslemeyi girişe verir. Bu yapı PNP sensörlerle kullanılır.
• Sourcing giriş: Giriş modülü akımı “verir”; sensör girişi eksiye (−) çeker. Bu yapı NPN sensörlerle kullanılır.

Avrupa ve Türkiye’deki uygulamalarda PNP sensör ve sinking giriş kombinasyonu yaygındır. Sensör ile modülün uyumsuz seçilmesi, devreye alma sırasında en sık karşılaşılan sorunlardan biridir.

Giriş filtresi ve tepki süresi: Mekanik kontaklarda titreşim (bounce) etkisini filtrelemek için giriş filtre süreleri ayarlanabilir. Hızlı sinyaller için ise filtre süresi kısaltılmalı veya yüksek hızlı giriş/sayıcı modülleri kullanılmalıdır.

Diyagnostik: Bazı modüller kablo kopukluğu ve kısa devre teşhisi sunar. Kritik sinyallerde bu özellik arıza bulmayı ciddi biçimde hızlandırır.

4. Dijital Çıkış Modüllerini Seçin

Çıkış tipinin seçimi, sürülecek yüke bağlıdır:

Çıkış seçiminde ayrıca şunlar kontrol edilmelidir:

• Kanal başına ve modül başına toplam akım: Tüm kanallar aynı anda aktifken modülün toplam akım sınırı aşılmamalıdır.
• Endüktif yükler: Bobin gibi endüktif yüklerde serbest geçiş diyotu veya RC söndürücü kullanılmalıdır.
• Çıkış koruması: Kısa devre ve aşırı yük korumalı (elektronik sigortalı) modüller bakım kolaylığı sağlar.
• Hata durumunda çıkış davranışı: Haberleşme kesildiğinde veya kontrolcü durduğunda çıkışın son değerde mi kalacağı yoksa sıfırlanacağı proses güvenliğine göre belirlenmelidir.

5. Analog Giriş Modüllerini Seçin

Analog modüller, proses kontrolünün hassasiyetini doğrudan belirler.

Sinyal tipi: Endüstride en yaygın analog sinyal 4–20 mA‘dır. Akım sinyali, uzun kablolarda gürültüye karşı gerilim sinyallerinden daha dayanıklıdır; ayrıca 4 mA’nın altına düşen bir değer kablo kopukluğunu tespit etmeyi sağlar. Kısa mesafelerde 0–10 V sinyaller de kullanılır.

Transmitter bağlantısı: 2 telli (döngüden beslenen), 3 telli ve 4 telli transmitterlerin bağlantı şekilleri farklıdır. Modülün döngü beslemesi sağlayıp sağlamadığı kontrol edilmelidir.

Çözünürlük: Modülün analog sinyali kaç bit ile dijitalleştirdiğini gösterir. Örneğin 16 bitlik bir modül, ölçüm aralığını 65.536 adıma böler. Yüksek hassasiyetli proses ölçümlerinde yüksek çözünürlüklü modüller tercih edilmelidir.

Doğruluk ve sıcaklık kayması: Çözünürlük tek başına yeterli değildir. Modülün toplam doğruluğu ve sıcaklık değişimine bağlı kayması da veri sayfasından kontrol edilmelidir.

İzolasyon: Farklı toprak potansiyellerindeki transmitterlerin aynı modüle bağlanması gürültü ve ölçüm hatalarına yol açabilir. Kanaldan kanala izole modüller bu sorunu ortadan kaldırır.

Doğrudan sıcaklık ölçümü: Pt100 gibi RTD sensörler ve termokupllar için özel giriş modülleri kullanılır. Bu modüller sensör linearizasyonu ve soğuk uç kompanzasyonu gibi işlemleri kendi içinde yapar.

HART: Akıllı saha transmitterlerinden 4–20 mA sinyalinin üzerinden ek diyagnostik ve konfigürasyon verisi almak için HART destekli modüller tercih edilebilir.

6. Analog Çıkış Modüllerini Seçin

Analog çıkışlarda sinyal tipi (4–20 mA veya 0–10 V), çözünürlük, yük direnci sınırı ve hata durumunda çıkış değeri belirlenmelidir. Frekans konvertörlerine hız referansı verirken, giderek daha yaygın olan yöntem analog sinyal yerine EtherNet/IP gibi bir ağ üzerinden doğrudan haberleşmedir. Bu yaklaşım kablolamayı azaltır ve sürücüden daha fazla diyagnostik bilgi alınmasını sağlar. Sürücü seçimini frekans konvertörü seçimi yazımızda ele aldık.

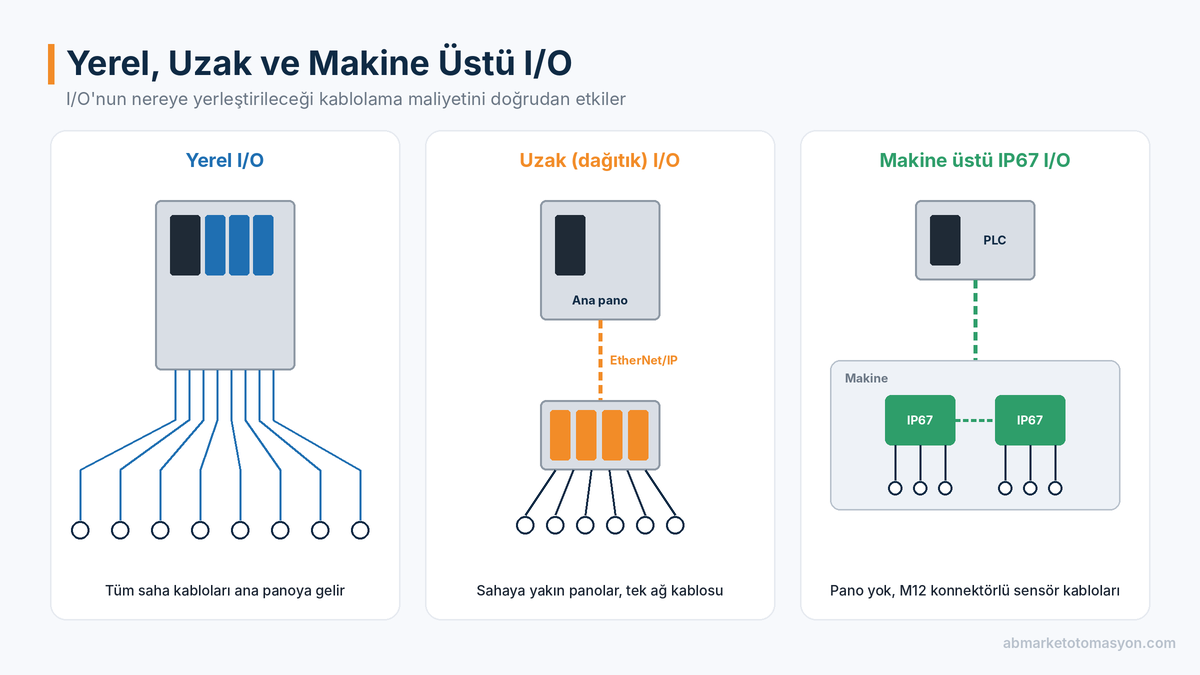

I/O Mimarisi: Yerel mi, Uzak mı, Makine Üstü mü?

I/O modüllerinin nereye yerleştirileceği, en az modül seçimi kadar önemlidir.

Yerel I/O

I/O modülleri kontrolcüyle aynı şasi veya DIN ray üzerindedir. Allen-Bradley’de ControlLogix için 1756 serisi şasi I/O modülleri, CompactLogix 5380 için ise Compact 5000 I/O modülleri bu yapıya örnektir. Kompakt ve basit bir yapıdır; ancak tüm saha kablolarının ana panoya kadar çekilmesi gerekir.

Uzak (Dağıtık) I/O

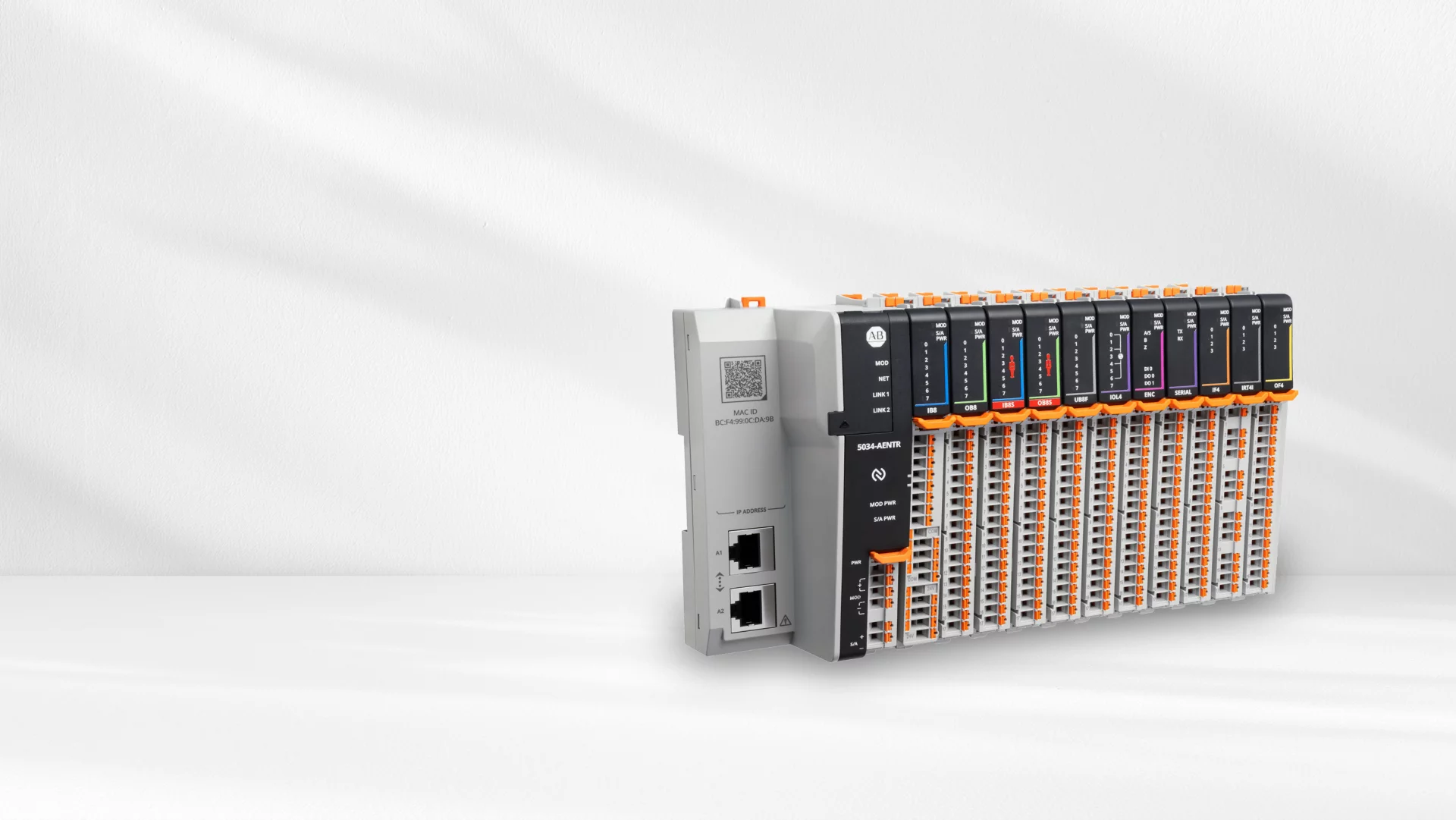

I/O modülleri, saha cihazlarına yakın panolara yerleştirilir ve kontrolcüye EtherNet/IP gibi bir ağ üzerinden bağlanır. FLEX 5000 ve POINT I/O gibi sistemler bu yapıda kullanılır. Kablo uzunluğu ve maliyeti azalır, devreye alma ve arıza bulma kolaylaşır.

Makine Üstü (IP67) I/O

Koruma sınıfı yüksek I/O blokları, panoya gerek kalmadan doğrudan makine üzerine monte edilir. Sensörler hazır konnektörlü kablolarla bağlanır. Kablolama süresi büyük ölçüde kısalır. Sensör seviyesinde dijitalleşme için IO-Link destekli master modüller de bu yaklaşımın önemli bir parçasıdır.

Doğru mimari çoğu zaman bunların bir karışımıdır: kritik ve yoğun sinyaller ana panoda, uzak bölgelerdeki sinyaller dağıtık I/O panolarında, makine üzerindeki sensörler IP67 bloklarda toplanır. Mimariyi kurarken ağ tasarımı da birlikte ele alınmalı, uygun endüstriyel switch ve topoloji seçilmelidir.

Kablolama ve Gürültüye Karşı Önlemler

I/O modülü doğru seçilse bile kablolama hataları sahadaki sorunların büyük kısmının kaynağıdır. Özellikle analog sinyallerde şu kurallar önemlidir:

• Ekranlı kablo kullanımı: Analog sinyaller için bükümlü çift (twisted pair) ve ekranlı kablolar tercih edilmelidir. Ekran genellikle tek uçtan, çoğunlukla pano tarafında topraklanır; iki uçtan topraklama toprak döngülerine yol açabilir.
• Güç ve sinyal kablolarını ayırmak: Motor kabloları, frekans konvertörü çıkışları ve yüksek akımlı kablolar, sinyal kablolarından ayrı kanallarda taşınmalıdır. Kesişmeler mümkünse dik açıyla yapılmalıdır.
• Ortak referans noktaları: Farklı kaynaklardan beslenen transmitterlerin referans noktaları kontrol edilmeli, gerekiyorsa izole modüller veya sinyal ayırıcılar kullanılmalıdır.
• Endüktif yüklerin bastırılması: Röle ve kontaktör bobinlerinde diyot veya RC söndürücü kullanılmaması, dijital girişlerde hatalı tetiklenmelere neden olabilir.
• Etiketleme ve dokümantasyon: Her kablonun ve klemensin I/O listesiyle eşleşecek şekilde etiketlenmesi, arıza bulma süresini önemli ölçüde kısaltır.

Kablolama kalitesi, devreye alma süresini ve tesisin ömür boyu bakım maliyetini doğrudan etkiler. Bu nedenle I/O tasarımı yalnızca modül seçimiyle değil, kablolama standartlarıyla birlikte ele alınmalıdır.

Diğer Önemli Kriterler

• Güç bütçesi: Şasi veya I/O adası güç kaynağının, takılan tüm modüllerin tükettiği akımı karşılayabildiği kontrol edilmelidir.
• RPI (talep edilen paket aralığı): EtherNet/IP üzerinden bağlanan I/O için güncelleme süresi, prosesin hız ihtiyacına göre ayarlanmalı; gereğinden kısa RPI değerleri ağ ve kontrolcü yükünü artırır.
• Sökülebilir klemens blokları: Modül değişimini kablolamayı sökmeden yapmayı sağlar ve bakım süresini kısaltır.
• Ortam koşulları: Yüksek sıcaklık, nem ve korozif ortamlarda koruyucu kaplamalı (conformal coated) veya geniş sıcaklık aralıklı modüller tercih edilmelidir.
• Emniyet I/O: Acil stop, ışık perdesi ve emniyet kapı switch’leri gibi emniyet sinyalleri, emniyet kontrolcüsüyle birlikte sertifikalı emniyet I/O modüllerine bağlanmalıdır.
• Platform uyumu: Seçilen I/O ailesinin kontrolcü platformuyla uyumu kontrol edilmelidir. Platform seçimini CompactLogix ve ControlLogix farkları yazımızda ele aldık.

Sık Yapılan Hatalar

• Yedek kapasite bırakmamak: Devreye almada ortaya çıkan birkaç ek sinyal, yeni modül ve pano değişikliği gerektirebilir.
• Sink/source uyumunu kontrol etmemek: NPN sensörlerin sinking girişe bağlanması gibi hatalar sahada zaman kaybına yol açar.
• Analog sinyallerde topraklama ve ekranlamayı ihmal etmek: Ölçüm dalgalanmalarının önemli bir kısmı modülden değil, kablolama hatalarından kaynaklanır.
• Çıkış modülünün toplam akımını hesaplamamak: Kanal başına akım uygun olsa da modül toplam akımı aşılabilir.
• Tüm I/O’yu tek panoda toplamak: Uzak sahalardan gelen yüzlerce kablo, hem maliyeti hem de arıza riskini artırır.

Sıkça Sorulan Sorular

PLC I/O modülü seçerken ilk adım nedir?

Eksiksiz bir I/O listesi hazırlamaktır. Her sinyalin tipi, elektriksel özelliği ve sahadaki konumu belirlenmeden doğru modül seçimi yapılamaz.

Sinking ve sourcing giriş arasındaki fark nedir?

Sinking girişte akım sensörden modüle doğru akar ve PNP sensörlerle kullanılır. Sourcing girişte akım modülden sensöre doğru akar ve NPN sensörlerle kullanılır.

Yerel I/O mu, uzak I/O mu seçilmeli?

Sinyallerin büyük bölümü ana pano yakınındaysa yerel I/O daha basit ve ekonomiktir. Saha cihazları geniş bir alana dağılmışsa uzak I/O kablo maliyetini ve montaj süresini önemli ölçüde azaltır.

Analog modülde kaç bit çözünürlük gerekir?

Uygulamaya bağlıdır. Genel proses ölçümlerinde 12–16 bit yaygındır. Yüksek hassasiyet gerektiren uygulamalarda çözünürlükle birlikte modülün toplam doğruluğu da değerlendirilmelidir.

Doğru I/O, Sorunsuz Devreye Alma

PLC sistemlerinde I/O modülü seçimi; sinyal tiplerinin doğru belirlenmesi, elektriksel uyumun sağlanması, yeterli yedek kapasite bırakılması ve doğru I/O mimarisinin kurulmasıyla başarılı olur. Bu adımlar proje başında doğru atıldığında devreye alma süresi kısalır, arıza bulmak kolaylaşır ve sistem gelecekteki genişlemelere hazır olur.

AB Market Otomasyon olarak Allen-Bradley PLC ve I/O ürünleriyle projelerinizin I/O planlamasına destek veriyoruz. Ürün dokümanlarına indirme merkezimizden ulaşabilir, I/O listeniz üzerinden modül seçimi için bizimle iletişime geçebilirsiniz.
